اتوبوس ساندویچ هادی مسی

اتوبوس ساندویچ هادی مسی یک راه حل انتقال قدرت بسیار کارآمد است که به طور خاص برای سیستم های توزیع برق مدرن مهندسی شده است. با استفاده از هادی های مسی الکترولیتی با خلوص بالا و یک ساختار "ساندویچی" که دارای هادی های فاز محکم روی هم چیده شده است، هادی ها، مواد عایق و محفظه فلزی را به طور یکپارچه یکپارچه می کند. این طراحی مزایای بسیاری از جمله ظرفیت حمل جریان بالا، تلفات کم توان و انعطاف پذیری نصب را ارائه می دهد. این محصول به طور گسترده در سناریوهای توزیع برق با جریان بالا - مانند کارخانه های صنعتی، ساختمان های بلند، مراکز داده و سیستم های حمل و نقل ریلی - قابل استفاده است - تضمین انتقال توان پایدار و قابل اعتماد را برای طیف متنوعی از کاربردهای الکتریکی ارائه می دهد.

پارامترهای فنی

مزایای فنی اصلی

(I) هادی های مسی با خلوص بالا: تلفات کمتر، بازده انرژی بیشتر

این سیستم از مس الکترولیتی درجه T2 با خلوص ≥99.95% به عنوان ماده رسانا استفاده می کند. در دمای 20 درجه سانتی گراد، مقاومت ≤0.01724 Ω·mm²/m است و رسانایی بیش از 98 درصد است. در مقایسه با مواد مسی استاندارد، این امر منجر به کاهش تقریباً 5 تا 8 درصدی تلفات خط می‌شود. سطوح هادی را می توان در صورت درخواست قلع اندود یا نقره اندود کرد. این به طور قابل توجهی مقاومت در برابر اکسیداسیون و خوردگی را افزایش می دهد، مقاومت تماس را کاهش می دهد، پایداری طولانی مدت نقاط اتصال را تضمین می کند و به طور موثر عمر مفید محصول را افزایش می دهد.

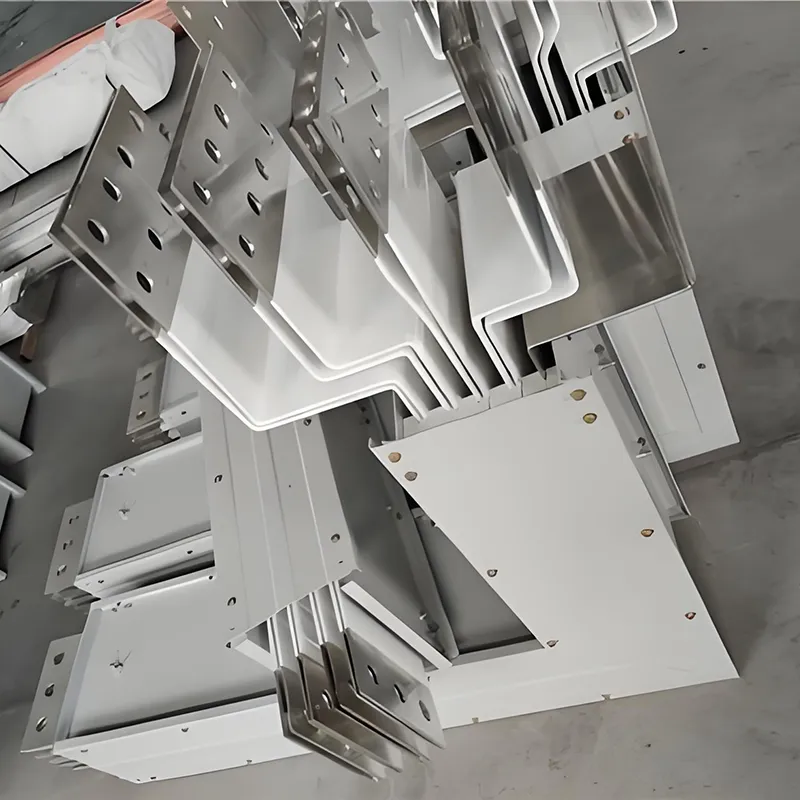

(II) ساختار فشرده "ساندویچ": یک پیشرفت دوگانه در استفاده از فضا و بهره وری انرژی

هادی های سه فاز مستقیماً با استفاده از مواد عایق لایه نازک به هم متصل می شوند و بدون هیچ شکاف هوایی محکم روی هم قرار می گیرند و در نتیجه فاصله الکتریکی را به 6 تا 10 میلی متر فشرده می کنند. این طراحی تراکم انتقال نیرو در واحد فضا را بیش از 40 درصد افزایش می دهد و منجر به نمایه فیزیکی فشرده تر می شود. در نتیجه، صرفه‌جویی قابل‌توجهی در فضای نصب به دست می‌آورد، و آن را به‌ویژه برای محیط‌های با محدودیت فضا مانند بالابرهای الکتریکی و مناطق متراکم تجهیزات مناسب می‌سازد. علاوه بر این، این ساختار کاملاً مرتب شده، راکتانس سیستم را تنها به 40٪ تا 60٪ از آنچه در سیستم های ترانکینگ شینه عایق شده با هوا یافت می شود، کاهش می دهد، به طور قابل توجهی افت ولتاژ را در شرایط عملیاتی با جریان بالا به حداقل می رساند و راندمان کلی انتقال نیرو را افزایش می دهد.

(III) طراحی اتلاف حرارت با راندمان بالا: افزایش دما کمتر، پایداری بیشتر

گرمای تولید شده توسط هادی ها به سرعت از طریق لایه عایق به محفظه فلزی هدایت می شود. هنگامی که با یک محفظه آلیاژ آلومینیوم دارای پره های اتلاف حرارت یکپارچه جفت می شود، مساحت سطح محفظه بیش از 30٪ افزایش می یابد که منجر به بهبود قابل توجهی در راندمان اتلاف گرما می شود. برخی از مدل‌های با ظرفیت جریان بالا دارای شیارهای اتلاف حرارت طولی در سطح داخلی محفظه هستند. این طراحی رسانایی حرارتی را بیشتر افزایش می‌دهد و تضمین می‌کند که افزایش دمای پایانه‌های اتصال ≤60K و محفظه فلزی ≤30K باقی می‌ماند، در نتیجه دمای عملیاتی پایدار را در محدوده ایمن در طول عملیات طولانی‌مدت حفظ می‌کند.

(IV) حفاظت جامع برای همه سناریوها - ایمن و قابل اعتماد

حفاظت اولیه: محفظه از آلیاژ آلومینیوم منیزیم یا ورق فولادی نورد سرد ساخته شده است. درمان از طریق آنودایز، الکتروفورز یا پوشش پودری الکترواستاتیک، مقاومت در برابر خوردگی و استحکام مکانیکی عالی را نشان می‌دهد. با درجه حفاظت از ورود (IP) IP54 یا بالاتر، به طور موثر در برابر گرد و غبار و پاشیدن آب محافظت می کند و برای محیط های استاندارد مانند کف کارخانه ها و اتاق های توزیع برق مناسب است.

حفاظت برای محیط‌های خاص: مدل‌های سفارشی ضد آب (کاپسوله‌شده) در دسترس هستند. این واحدها دارای یک کپسولاسیون یکپارچه و کاملاً مهر و موم شده با استفاده از رزین پلی استر غیر اشباع همراه با پرکننده های معدنی هستند که به رتبه IP IP67-IP68 دست می یابد. آنها قادر به عملکرد پایدار در محیط‌های بیرونی، محیط‌های زیر آب و اتمسفرهای حاوی گازهای خورنده هستند و عمر پیری عایق بیش از 50 سال دارند.

حفاظت در برابر آتش: مدل های مقاوم در برابر آتش از یک لایه عایق کامپوزیت شامل نوار میکا و لاستیک سیلیکونی سرامیک کننده استفاده می کنند. محفظه با یک رنگ نسوز شعله ور (منبع کننده آتش) پوشیده شده است. حتی زمانی که دستگاه در معرض دمای شدید 960 درجه سانتیگراد قرار می گیرد، می تواند منبع تغذیه را برای 1 تا 3 ساعت حفظ کند و تضمین برق مداوم را برای مدارهای ایمنی آتش نشانی ارائه دهد. این محصولات با استانداردهای ملی مانند GB/T 9978.1-2008 مطابقت دارند.

(V) نصب مدولار - گسترش انعطاف پذیر و راحت

این سیستم با طراحی مدولار استاندارد شده، امکان اتصال سریع در محل را با استفاده از یک پیچ واحد فراهم می کند. هر اتصال مجهز به مکانیزم کنترل گشتاور است تا حداقل مقاومت تماس را تضمین کند. کانکتورها از تنظیم تحمل هم ترازی ± 4 میلی متر پشتیبانی می کنند که به طور موثر خطاهای نصب را جبران می کند. واحدهای پلاگین را می‌توان در هر نقطه در امتداد گذرگاه قرار داد و از اتصال به برق (وارد کردن/حذف زنده) پشتیبانی می‌کند - با اتصال زمین ابتدا درگیر و در آخر جدا می‌شود - برای حداقل 200 چرخه پلاگین رتبه‌بندی شده است. این انعطاف‌پذیری به سیستم اجازه می‌دهد تا به راحتی با پیکربندی‌های مجدد خط تولید و نیازهای گسترش تجهیزات سازگار شود، در نتیجه زمان ساخت و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

راهنمای انتخاب محصول

سناریوهای کاربردی

(I) بخش تولید صنعتی

مناسب برای کارگاه های سنگین درگیر در ساخت خودرو، پردازش مکانیکی، مونتاژ الکترونیک و زمینه های مشابه، تامین کننده منبع تغذیه پایدار برای ماشین آلات در مقیاس بزرگ و خطوط تولید خودکار. ویژگی های امپدانس کم آن به طور موثر افت ولتاژ ناشی از نوسانات جریان را کاهش می دهد، در حالی که طراحی مدولار آن تنظیمات مکرر خط تولید و گسترش تجهیزات را تسهیل می کند و در نتیجه نیازهای انعطاف پذیر تولید صنعتی را برآورده می کند.

(II) ساختمانهای مرتفع و مجتمع های تجاری

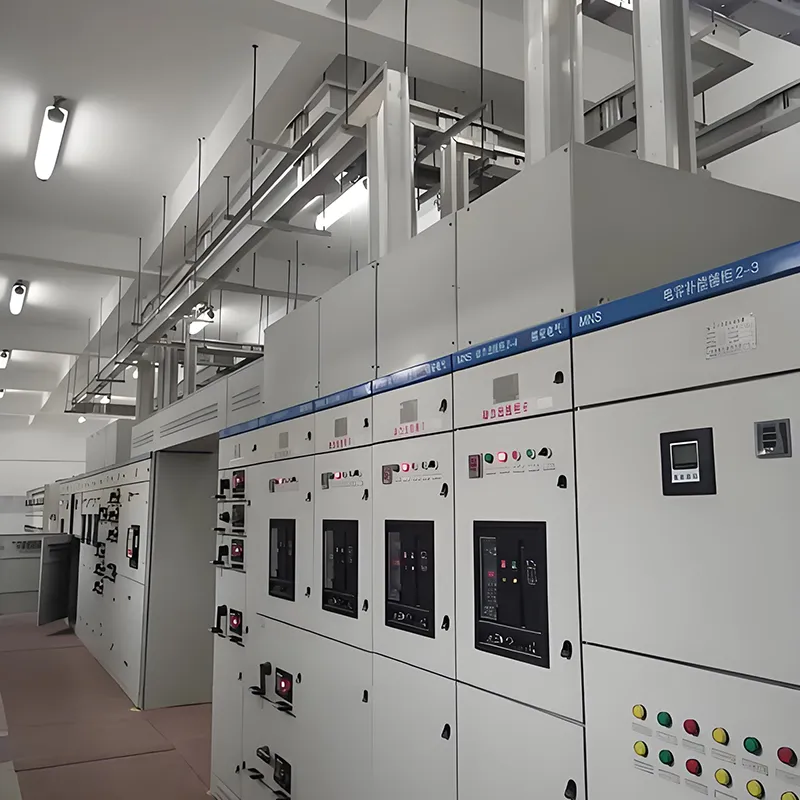

این سیستم ها که به صورت عمودی در رایزرهای الکتریکی نصب می شوند، به عنوان خطوط توزیع برق اولیه برای هر طبقه عمل می کنند - راه حلی که بیش از 90٪ ساختمان های بلندمرتبه آن را پذیرفته اند. در مجتمع‌های تجاری، آنها توزیع برق در مسافت‌های طولانی و جریان بالا را امکان‌پذیر می‌کنند و نیازهای بار الکتریکی مختلف مکان‌های مختلف مانند مراکز خرید، هتل‌ها و ساختمان‌های اداری را برآورده می‌کنند. علاوه بر این، آنها نقاط تخلیه مناسبی را برای توزیع برق ارائه می‌دهند که تعمیر و نگهداری آینده و اصلاحات سیستم را ساده می‌کنند.

(III) مراکز داده و امکانات مراقبت های بهداشتی

این سیستم ها تضمین توان مداوم و قابل اعتماد را برای بارهای حیاتی - مانند سرورهای مرکز داده و تجهیزات پزشکی - که به قابلیت اطمینان استثنایی نیاز دارند، ارائه می دهند. برخی از مدل‌های محصول هوشمند دارای ماژول‌های سنجش دما و نظارت بر جریان هستند. با پشتیبانی از پروتکل‌های انتقال بی‌سیم یا RS485، عملیات و نگهداری از راه دور و همچنین قابلیت‌های پیش‌اخطار خطا را امکان‌پذیر می‌کنند و در نتیجه تداوم منبع تغذیه بدون وقفه را تضمین می‌کنند.

(IV) تنظیمات محیطی ویژه

محصولات رزین ریخته‌گری ضد آب برای محیط‌های مرطوب و خورنده - مانند تونل‌های زیرزمینی، کارخانه‌های تصفیه آب، و تأسیسات ساحلی، ایده‌آل هستند. محصولات مقاوم در برابر آتش، برعکس، برای کاربرد در مدارهای ایمنی آتش سوزی و سیستم های برق اضطراری طراحی شده اند. در صورت وقوع آتش سوزی، آنها تداوم منبع تغذیه را حفظ می کنند و در نتیجه زمان حیاتی را برای تخلیه پرسنل و نجات تجهیزات به دست می آورند.

سوالات متداول

Q1: اتوبوس ساندویچ هادی مسی چیست؟

A: این یک سیستم توزیع بار با ولتاژ پایین و متوسط ​​به بالا با هادی های مسی متراکم T2 (99.9٪) برای جریان پایدار، تلفات کم و عملکرد قابل اعتماد است.

Q2: مشخصات کلیدی آن چیست؟

A: دارای 1000A، مناسب برای سیستم های ≤1000V. مس برای مقاومت کم در تماس و ضد خوردگی قلع اندود شده است. حفاظت IP54+، مطابق با GB 7251 و IEC 61439.

Q3: معمولاً در کجا استفاده می شود؟

A: ایده آل برای ساختمان های بلند، کارخانه های صنعتی، مراکز تجاری، مراکز داده و سایر برنامه های کاربردی توزیع برق با ولتاژ پایین.

Q4: مزایای اصلی چیست؟

A: ظرفیت جریان بالا، اتلاف انرژی کم، اتلاف حرارت عالی، طراحی فشرده و نصب و گسترش آسان.

Q5: آیا ایمن و قابل اعتماد است؟

ج: بله. ساختار متراکم و مس با کیفیت بالا عملکرد قابل اعتماد را تضمین می کند و همه محصولات دارای گواهینامه CCC برای ایمنی هستند.

Q6: آیا می توانم اتوبوس راه را سفارشی کنم؟

پاسخ: Fenghua Electric راه حل های انعطاف پذیری را برای چیدمان ها، طول ها و ظرفیت های مختلف ارائه می دهد. برای سفارش و یا مشاوره با ما تماس بگیرید.

Q7: چگونه با اتوبوس یا کابل های سنتی مقایسه می شود؟

A: این اتلاف انرژی را کاهش می دهد، اتلاف گرما را بهبود می بخشد و باعث صرفه جویی در فضا می شود و کارآمدتر و قابل اطمینان تر از کابل کشی معمولی است.

Q8: چگونه می توانم خرید یا پرس و جو کنم؟

پاسخ: با Fenghua Electric برای درخواست قیمت، ثبت سفارش یا بحث در مورد الزامات پروژه تماس بگیرید. ما برای تمام سوالات پشتیبانی حرفه ای ارائه می دهیم.
