سناریوهای کاربردی برای سیستم های ترانکینگ باسبار محصور چیست؟

باسبار محصور شدهسیستم های ترانکینگ به عنوان تجهیزات اصلی در شبکه های توزیع برق کم ولتاژ عمل می کنند و منبع تغذیه با جریان بالا، مسافت طولانی و بسیار قابل اعتماد را تسهیل می کنند. سناریوهای کاربردی اولیه آنها حول چهار الزام اصلی می چرخد: فضای محدود، انتقال جریان بالا، نیازهای حفاظتی سختگیرانه، و نیاز به افزایش مکرر ظرفیت. این سیستم ها بخش های مختلفی از جمله ساختمان های تجاری، تاسیسات صنعتی و مراکز داده را در بر می گیرند. بر اساس پرس و جو قبلی شما در مورد دو نوع جریان اصلی ترانکینگ شینه محصور - انواع عایق هوا و فشرده (ساندویچ) - سناریوهای کاربرد آنها را می توان بر اساس محیط طبقه بندی کرد، در حالی که به طور همزمان مناسب بودن هر نوع شینه خاص را متمایز کرد:

I. توزیع برق ساختمان (شایع ترین بخش کاربردی)

1. ساختمان های مرتفع (برج های اداری، هتل ها، آپارتمان ها، مجتمع های با کاربری مختلط)

الزامات اصلی: منبع تغذیه در سطح طبقه، بالابرهای عمودی با جریان بالا، به حداکثر رساندن فضای قابل استفاده ساختمان، و سازگاری با تغییرات آتی در عملکرد یا چیدمان ساختمان.

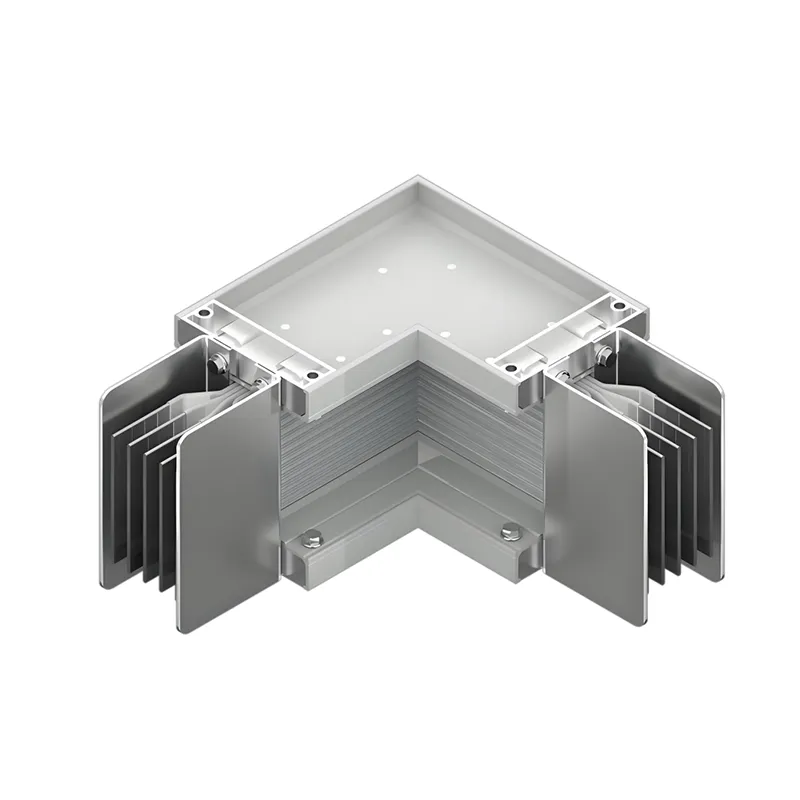

انواع مناسب: در درجه اول فشرده (ساندویچ) باسبار ترانکینگ (به دلیل محدودیت فضا). ترانکینگ اتوبوس عایق شده با هوا ممکن است برای مناطق خشک و دسترسی عمومی خاص انتخاب شود.

مکان های کاربردی: رایزرهای عمودی که از ترانسفورماتورها/کابینت های توزیع تا تخته های توزیع در سطح کف و همچنین شبکه های توزیع افقی گسترش می یابند. این سیستم‌ها جایگزین کابل‌های سنتی می‌شوند تا چالش‌های مرتبط با توزیع برق با فاصله زیاد و جریان بالا را حل کنند.

2. ساختمان‌های عمومی بزرگ (مراکز نمایشگاه، استادیوم‌های ورزشی، پایانه‌های فرودگاه، ایستگاه‌های راه‌آهن پرسرعت)

الزامات اصلی: منبع تغذیه متمرکز با جریان بالا (برای روشنایی، تهویه مطبوع، پله‌های برقی و سیستم‌های اضطراری)، سهولت نصب، و قابلیت‌های افزایش سریع ظرفیت.

انواع مناسب: هر دو نوع فشرده (ساندویچ) و عایق هوا گزینه های مناسبی هستند که بر اساس خشکی محیط انتخاب می شوند. نوع فشرده به طور کلی برای مناطق با جریان بالا اولویت دارد.

مکان های کاربردی: شبکه های توزیع داخلی در سراسر محل برگزاری، و همچنین خطوط منبع تغذیه در اتاق های تجهیزات، اضافه کردن موقت بارهای الکتریکی را در صورت نیاز تسهیل می کند.

3. بیمارستان ها، مدارس و موسسات تحقیقاتی

الزامات اصلی: منبع تغذیه ایمن و پایدار، اتلاف انرژی کم، مقاومت در برابر گرد و غبار و رطوبت، و سهولت تعمیر و نگهداری (به ویژه بیمارستان ها سطوح بسیار بالایی از تداوم منبع تغذیه را می طلبند).

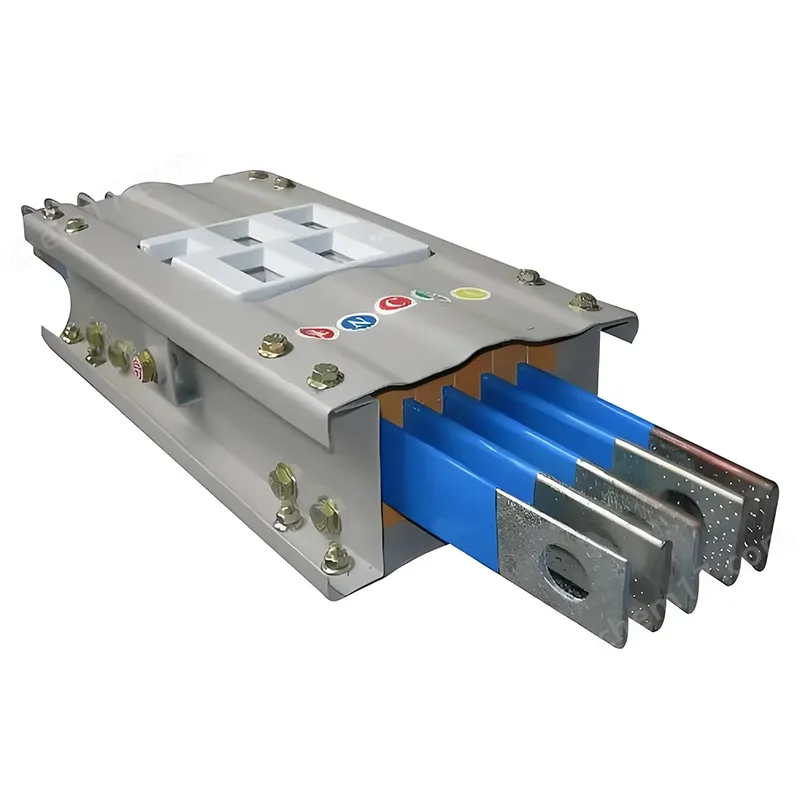

انواع مناسب: ترانکینگ باسبار عایق‌شده با هوا برای مناطق خشک مناسب است، در حالی که باسبار ترانک فشرده (ساندویچی) برای محیط‌های مرطوب (مانند آزمایشگاه‌ها، مراکز عرضه استریل) توصیه می‌شود.

مکان‌های کاربرد: شبکه توزیع اختصاصی که اتاق‌های عمل، واحدهای مراقبت ویژه (ICU) و آزمایشگاه‌های تحقیقاتی را ارائه می‌کنند، در نتیجه اطمینان منبع تغذیه را تضمین می‌کنند. II. بخش تولید صنعتی

1. تأسیسات صنعتی استاندارد (ساخت ماشین آلات، مونتاژ الکترونیک، تولید سبک)

الزامات اصلی: منبع تغذیه برای تجهیزات با جریان بالا (پرس های مهر زنی، تجهیزات جوش، خطوط تولید)، قابلیت ضربه زدن انعطاف پذیر، و سازگاری با ارتقاء و اصلاح خط تولید.

انواع مناسب: سیستم های شینه فشرده (ظرفیت جریان بالا، درجه حفاظت بالا). انواع عایق هوا نیز ممکن است برای کارگاه های خشک انتخاب شوند.

مکان های کاربردی: تنه های اصلی توزیع برق در کارگاه ها، خطوط تامین برق اختصاصی برای تجهیزات تولید در مقیاس بزرگ. از تنظیمات سریع منبع تغذیه در طول توسعه یا جابجایی خط تولید پشتیبانی می کند.

2. صنعت سنگین / صنعت تخصصی (متالورژی، مواد شیمیایی، معدن، خودروسازی)

الزامات اصلی: درجه حفاظت بالا (ضد گرد و غبار، ضد رطوبت، مقاوم در برابر خوردگی)، مقاومت در برابر لرزش، مقاومت در برابر شوک های اتصال کوتاه و منبع تغذیه مداوم با جریان بالا.

انواع مناسب: سیستم های شینه فشرده با حفاظت بالا (IP54 و بالاتر). سیستم های شینه محصور مقاوم در برابر خوردگی برای محیط های خورنده خاصی انتخاب می شوند.

مکان های کاربرد: منبع تغذیه تجهیزات حیاتی در کارگاه های متالورژی، خطوط تولید مواد شیمیایی، اتاق های توزیع معدن، و کارخانه های مونتاژ خودرو. طراحی شده برای مقاومت در برابر محیط های سخت صنعتی.

III. مراکز داده و اتاق های سرور

1. مراکز داده در مقیاس بزرگ و امکانات رایانش ابری

الزامات اصلی: انتقال جریان فوق العاده بالا، تلفات کم توان، قابلیت اطمینان بالا، طراحی جمع و جور (با توجه به برتری فضای اتاق سرور)، و مقیاس پذیری سریع.

انواع مناسب: سیستم های شینه فشرده با حفاظت بالا (انتخاب اصلی). سیستم های شینه محصور مقاوم در برابر آتش در مناطق خاص مورد استفاده قرار می گیرند.

مکان های کاربردی: منبع تغذیه UPS در اتاق های سرور، ترانک های توزیع اصلی که کابینت های توزیع را به قفسه های سرور متصل می کند، و خطوط منبع تغذیه برای منابع برق پشتیبان (ژنراتورهای دیزل). نیازهای برق با چگالی بالا و جریان بالا تجهیزات فناوری اطلاعات را برآورده می کند.

2. ایستگاه های پایه ارتباطی و اتاق های داده

الزامات اصلی: حفاظت از محیط زیست در فضای باز/نیمه باز، منبع تغذیه پایدار و سهولت نصب.

انواع مناسب: سیستم های شینه محصور دارای رتبه بندی در فضای باز، متناسب با شرایط محیطی خاص ایستگاه های پایه.

IV. توابع تخصصی و سناریوهای کاربردی خاص

1. منبع تغذیه اضطراری و سیستم های حفاظت در برابر آتش

الزامات اصلی: تداوم منبع تغذیه، مقاومت در برابر آتش و ایمنی.

انواع مناسب: سیستم های شینه بسته مقاوم در برابر حریق (منطبق با کد ملی ایمنی آتش نشانی). زمینه های کاربردی: مدارهای منبع تغذیه برای تجهیزات ایمنی آتش سوزی - از جمله پمپ های آتش نشانی، آسانسورهای آتش نشانی، روشنایی اضطراری، و فن های استخراج دود - تضمین عملکرد مداوم سیستم های حیاتی در هنگام آتش سوزی.

2. انرژی های نو و زیرساخت

الزامات اصلی: ظرفیت جریان بالا، انتقال از راه دور و پایداری بالا.

انواع مناسب: سیستم های ترانکینگ شینه عمدتا فشرده.

زمینه های کاربردی: سیستم های توزیع برق برای نیروگاه های فتوولتائیک، مدارهای منبع تغذیه برای خوشه های ایستگاه های شارژ، و فیدرهای توزیع برق اصلی برای ایستگاه ها و انبارهای حمل و نقل ریلی شهری.
