اتوبوس ساندویچ عمودی

موقعیت یابی محصول: یک راه حل کارآمد انتقال نیرو متناسب با سناریوهای توزیع توان عمودی

اتوبوس ساندویچ عمودی الکتریک Qingdao Fenghua یک راه حل توزیع برق با جریان بالا است که به دقت برای سناریوهایی مانند شفت های توزیع برق در ساختمان های بلند و انتقال عمودی نیرو در کارخانه های صنعتی ساخته شده است. با ادغام یک ساختار جمع و جور "ساندویچ" با طراحی بهینه سازی شده برای نصب عمودی، این محصول به پیشرفت های متعددی در استفاده از فضا، راندمان انتقال نیرو، ایمنی و پایداری دست می یابد و خود را به عنوان یک انتخاب برتر برای توزیع عمودی نیرو در محیط های معماری و صنعتی مدرن معرفی می کند.

پارامترهای فنی

فناوری‌های اصلی: پیشرفت‌های عملکردی در محیط‌های عمودی

1. ساختار انباشته "ساندویچ" سفارشی: یک طراحی فشرده سازگار برای فضاهای عمودی

این محصول از ساختار "ساندویچی" استفاده می کند که دارای انباشته شدن محکم و بدون شکاف هادی های سه فاز است. هادی ها با استفاده از مواد دی الکتریک با کارایی بالا مستقیماً از یکدیگر عایق می شوند و در نتیجه شکاف های هوا بین فازها را کاملاً از بین می برند. به طور خاص برای سناریوهای نصب عمودی بهینه شده است، آرایش هادی ها و ساختار محفظه برای کاهش حجم کلی تا بیش از 30٪ در مقایسه با سیستم های اتوبوسرانی سنتی اصلاح شده اند. این طراحی امکان تناسب کامل را در فضاهای محدود شفت های توزیع برق فراهم می کند و حداکثر ظرفیت حمل جریان را در کانال های عمودی محدود ممکن می سازد.

2. رساناهای مسی با خلوص بالا: تضمین کارایی در انتقال قدرت عمودی

مس الکترولیتی درجه T2 با خلوص ≥99.95% به عنوان ماده رسانا انتخاب شده است. در دمای 20 درجه سانتی گراد، مقاومت آن به اندازه 0.01777 Ω·mm²/m است و رسانایی آن بیش از 98 درصد است. در سناریوهای انتقال قدرت عمودی، این مشخصه مقاومت پایین به طور موثر افت ولتاژ را در فواصل طولانی به حداقل می رساند و ولتاژهای تغذیه پایدار را در هر طبقه از یک ساختمان بلند تضمین می کند. سطوح هادی را می توان به صورت اختیاری با آبکاری قلع یا نقره به منظور افزایش مقاومت در برابر خوردگی، تضمین کرد که مقاومت تماس پایین در دراز مدت حفظ می شود - حتی در محیط های مرطوب شفت توزیع برق - و در نتیجه خطرات احتمالی گرمای بیش از حد را حذف می کند.

3. سیستم اتلاف حرارت عمودی یکپارچه: حل چالش افزایش دما در فواصل طولانی

برای رسیدگی به مسئله تمایل به انباشته شدن گرما در هنگام نصب عمودی، سیستم از یک مسیر اتلاف حرارت عمودی سه مرحله‌ای استفاده می‌کند: "رسانا - لایه عایق - محفظه فلزی". محفظه از آلیاژ آلومینیوم منیزیم اکسترود شده ساخته شده است که دارای پره های یکپارچه اتلاف حرارت طولی بر روی سطح آن است. در مقایسه با محفظه های فولادی استاندارد، این طراحی سطح اتلاف حرارت را تا 35 درصد افزایش می دهد و راندمان هدایت حرارتی را تا پنج برابر افزایش می دهد. در دمای محیط 40 درجه سانتیگراد، افزایش دمای پایانه‌های اتصال ≤60K باقی می‌ماند، در حالی که دمای بدنه فلزی ≤30K باقی می‌ماند - رقم بسیار پایین‌تر از استانداردهای صنعتی - در نتیجه عملکرد پایدار در طول انتقال عمودی برق در فواصل طولانی را تضمین می‌کند.

4. طراحی ایمنی در برابر "اثر دودکش": ایجاد یک مانع آتش عمودی قوی

ساختار بدون شکاف "ساندویچ" کانال های هوای پیوسته را به طور کامل حذف می کند. در صورت آتش سوزی، جریان هوای داغ از پخش سریع به سمت بالا در سیستم اتوبوسرانی جلوگیری می شود. این به طور موثر "اثر دودکش" را در منبع خود ریشه کن می کند و با موفقیت آزمایش توسط آژانس های معتبر ایمنی آتش نشانی ملی را پشت سر گذاشته است. علاوه بر این، یک نوع مقاوم در برابر آتش به عنوان یک گزینه موجود است. این نسخه با استفاده از یک لایه عایق کامپوزیت از نوار میکا و لاستیک سیلیکونی سرامیک کننده، می تواند منبع تغذیه را برای بیش از 180 دقیقه در دمای شدید 960 درجه سانتیگراد حفظ کند، در نتیجه الزامات سختگیرانه مدارهای ایمنی آتش در ساختمان های بلند را برآورده می کند.

ویژگی های منحصر به فرد برای نصب عمودی

1. سیستم اتصال عمودی مدولار

این سیستم که دارای واحدهای استاندارد پیش ساخته کارخانه است، از پیچ و مهره های کنترل شده با گشتاور دو طرفه و فنرهای دیسکی برای اتصالات در محل استفاده می کند. این طراحی امکان تنظیم تحمل نصب ± 4 میلی متر را فراهم می کند و به طور موثر انحرافات دقت ذاتی در نصب عمودی را تطبیق می دهد. زمان نصب در هر بخش ≤10 دقیقه است. در مقایسه با سیم کشی کابل سنتی، راندمان ساخت بیش از 60٪ بهبود یافته است.

2. طراحی پلاگین لایه ای: برآورده کردن انعطاف پذیر نیازهای برق ویژه طبقه

خروجی های شیر آب را می توان در هر موقعیت عمودی در امتداد شینه باز کرد. واحدهای تپ آف از اتصال داغ (وارد کردن و برداشتن در شرایط برق) پشتیبانی می‌کنند و از ترتیب اتصال "اول، زمین آخر" برای حذف کامل خطر قوس الکتریکی اطمینان می‌دهند. هر طبقه می تواند بدون نیاز به سیم کشی مجدد کل بخش های شینه، به طور انعطاف پذیری واحدهای تخلیه را بر اساس نیازهای برق خاص پیکربندی کند - کاملاً با تنظیمات چیدمان طبقه و نیازهای افزایش ظرفیت معمولی ساختمان های بلند.

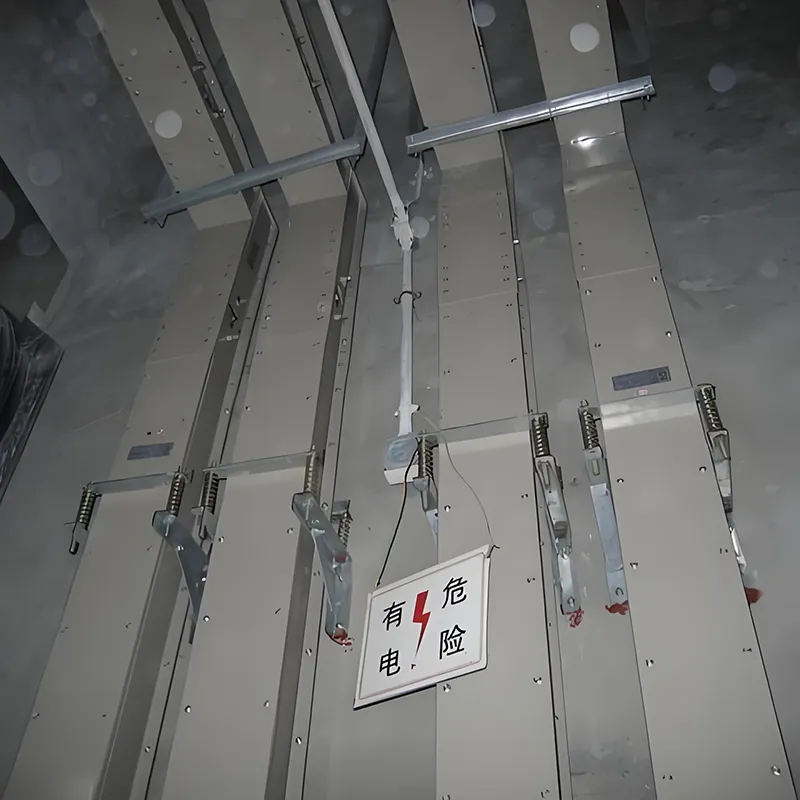

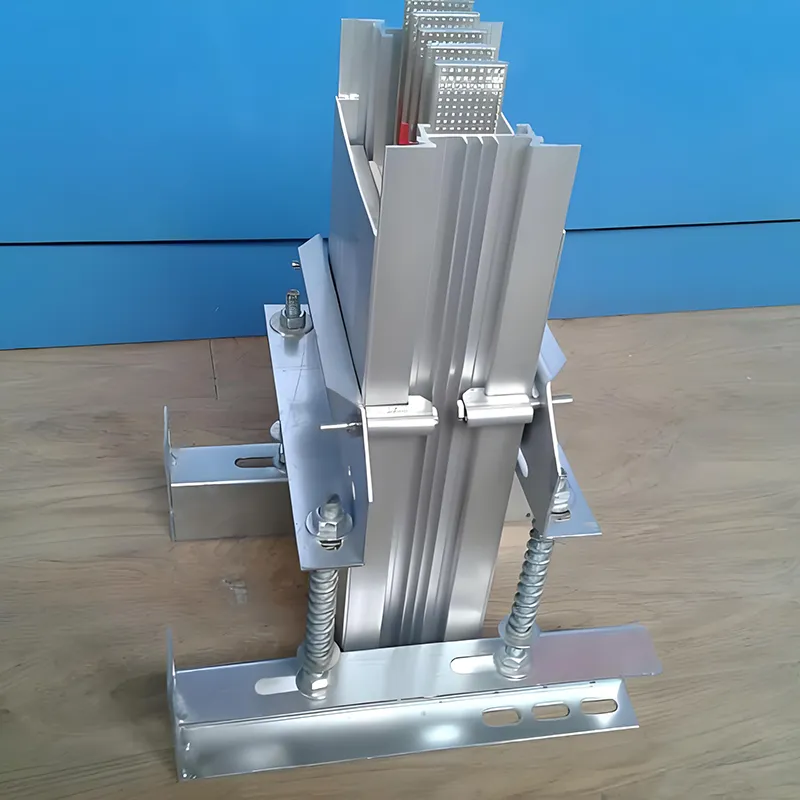

3. ضد افت و تقویت لرزه ای

این سیستم که به طور خاص برای سناریوهای نصب عمودی طراحی شده است، مجهز به براکت‌های ضد افت و اجزای تقویت‌کننده لرزه‌ای است که قادر به مقاومت در برابر ضربه‌های زلزله 8 ریشتری هستند، در نتیجه پایداری ساختاری تنه شینه را در شرایط عملیاتی شدید تضمین می‌کند. فاصله براکت ها را می توان به طور انعطاف پذیر با توجه به الزامات ارتفاع کف تنظیم کرد: ≤3 متر برای بخش های مستقیم و ≤1.5 متر برای بخش های گوشه.

سناریوهای کاربردی

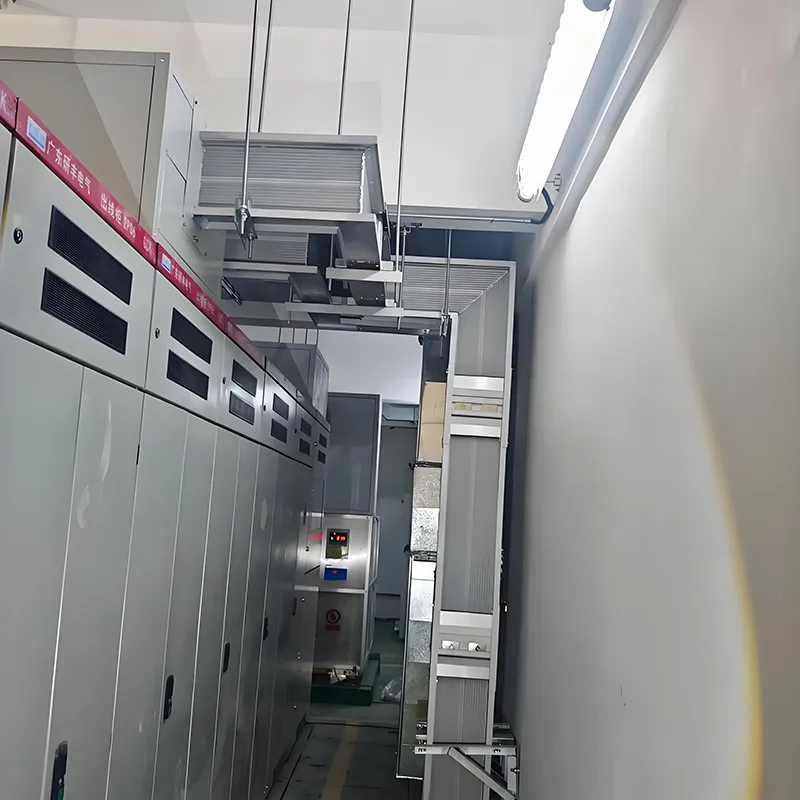

1. شفت های توزیع برق ساختمان های بلند

این سیستم که به صورت عمودی در شفت های توزیع برق قرار دارد، به عنوان جایگزینی برای کابل های سنتی عمل می کند. برای همان ظرفیت فعلی، تنها یک سوم فضای مورد نیاز کابل ها را اشغال می کند، و به طور موثر مشکل بحرانی فضای محدود در شفت های توزیع برق مرتفع را حل می کند. ساختار کاملاً محصور آن خطراتی مانند هجوم جوندگان و خطرات آتش سوزی را از بین می برد و در نتیجه ایمنی کلی سیستم توزیع برق ساختمان را افزایش می دهد.

2. انتقال قدرت عمودی در کارخانه های صنعتی

منبع تغذیه ستون فقرات عمودی را برای تجهیزات در مقیاس بزرگ و خطوط تولید خودکار در تأسیسات صنعتی چند طبقه فراهم می کند. چگالی جریان بالای آن برای چیدمان تجهیزات متمرکز مناسب است، در حالی که قابلیت توسعه مدولار آن از تنظیمات انعطاف پذیر خطوط تولید پشتیبانی می کند.

3. محیط های تخصصی عمودی

محصولات رزین ریخته‌گری ضد آب برای انتقال عمودی نیرو در محیط‌های مرطوب و خورنده - مانند تونل‌های زیرزمینی و سیستم‌های حمل و نقل ریلی، مناسب هستند. محصولات مقاوم در برابر آتش برای سناریوهای توزیع برق عمودی با الزامات ایمنی آتش سوزی دقیق، مانند مواردی که در صنایع پتروشیمی و انرژی هسته ای یافت می شوند، قابل استفاده هستند.

ارزش مشتری

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. در شهر ساحلی زیبای Qingdao، در منطقه جدید ساحل غربی واقع شده است. این شرکت که در سال 2005 تأسیس شد، یک تولید کننده پیشرو در زمینه محصولات الکتریکی، از جمله سینی کابل، سیستم های ترانکینگ شینه، و کابینت های توزیع برق است. شرکت تابعه ما، Qingdao Fenghua Electric Co., Ltd.، در نقش مکمل شرکت مادر ما عمل می کند و به طور جمعی یک ماتریس محصول جامع را ایجاد می کند که کل طیف تجهیزات توزیع برق را در بر می گیرد. در سال‌های اخیر، این شرکت تعهد ثابت خود را به نوآوری حفظ کرده و به نتایج قابل‌توجهی در حوزه صرفه‌جویی در مصرف انرژی و کاهش مصرف دست یافته است. برخی از محصولات ما - مانند سینی های کابل خود قفل شونده و لوله های کامپوزیت مس-آلومینیوم - به دلیل ارزش افزوده بالا و محتوای تکنولوژیکی پیشرفته، شهرت بازار را به دست آورده اند. علاوه بر این، ما دارای گزارش‌های آزمایشی جامع و گواهی‌های گواهینامه اجباری هستیم که طیف گسترده‌ای از مشخصات busduct را پوشش می‌دهد و ما را قادر می‌سازد تا نیازهای متنوع و چندوجهی مشتریان خود را به طور کامل برآورده کنیم.

با انتخاب اتوبوس ساندویچ عمودی Qingdao Fenghua Electric، از مزایای زیر بهره مند می شوید:

• بهینه سازی فضا: بهره برداری از فضای عمودی سه برابر افزایش یافته است، که آن را برای محیط های محدود معمولی شفت های توزیع نیرو کاملا مناسب می کند.

• بهره وری انرژی: با داشتن هادی های مسی با مقاومت کم و طراحی ساختاری با واکنش کم، تلفات توزیع برق را سالانه 10 تا 20 درصد کاهش می دهد.

• ایمنی و قابلیت اطمینان: با ترکیب یک طراحی ضد "اثر دودکش" در کنار چندین لایه حفاظتی، یک مانع آتش عمودی قوی ایجاد می کند.

• سازگاری انعطاف پذیر: با رابط پلاگین لایه ای و قابلیت های نصب مدولار، تنظیمات آتی چیدمان طبقه و الزامات گسترش تجهیزات را در خود جای می دهد.

• تضمین نام تجاری: ما با پشتوانه 18 سال تخصص تخصصی تولید از Qingdao Fenghua، خدمات پس از فروش و پشتیبانی فنی جامع ارائه می دهیم.

سوالات متداول

1. اتوبوس ساندویچی عمودی چیست؟

اتوبوس ساندویچی عمودی یک سیستم توزیع فشرده و جریان بالا با هادی های مسی انباشته شده است که برای انتقال ایمن و کارآمد برق عمودی در ساختمان های بلند و کارگاه های صنعتی طراحی شده است.

2. رتبه بندی جریان و ولتاژ چیست؟

اتوبوس‌های عمودی Fenghua Electric دارای رتبه‌بندی 250A-6300A و ≤690VAC هستند که برای کاربردهای مختلف توزیع جریان بالا با ولتاژ پایین مناسب است.

3. چه موادی برای هادی ها استفاده می شود؟

از مس الکترولیتی T2 با خلوص بالا استفاده می شود که از تلفات کم، رسانایی بالا و قابلیت اطمینان طولانی مدت اطمینان می دهد.

4. چه سطوح حفاظتی موجود است؟

محدوده حفاظت از IP54 تا IP68 بسته به مدل، آن را برای محیط های داخلی، خارجی و محیط های خشن مناسب می کند.

5. آیا می توان از اتوبوس در مناطق مستعد آتش سوزی استفاده کرد؟

بله، مدل مقاوم در برابر آتش دارای عایق تا 180 درجه سانتیگراد و استقامت اتصال کوتاه است که برای عملیات ایمن در شرایط آتش طراحی شده است.

6.چقدر می توان آن را به صورت عمودی نصب کرد؟

نصب عمودی بسته به نوع اتوبوس و نیاز بار می تواند تا 200 متر برسد.

7. آیا نصب آسان است؟

بله، طراحی مدولار و ساختار جمع و جور امکان نصب سریع و راحت را فراهم می کند و کار و زمان پروژه را کاهش می دهد.

8. معمولاً در کجا استفاده می شود؟

ایده آل برای شفت های ساختمان های بلند، کارگاه های صنعتی، کارخانه ها، مراکز داده و دیگر سناریوهای توزیع جریان بالا عمودی.
